Antenna per Onde Medie

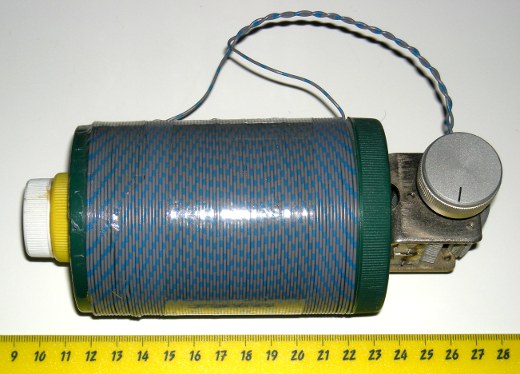

Su un barattolo di plastica di circa 65 mm di diametro esterno, sono state avvolte circa 80 spire di cavetto sottile, diametro circa 1 mm (plastica compresa). I due capi della spira sono stati connessi ad un condenstatore variabile di circa 250 pF. Anche questa antenna va sintonizzata, agendo sull'alberino del condensatore. Una volta sintonizzato il segnale radio, questo si traferirà per induzione alla barretta di ferrite del ricevitore, per cui sarà d'uopo posizionare l'antenna nei pressi della ferrite, così da effettuare un contatto lasco con la stessa. Quattro soldi ben spesi, il risultato è garantito!



Hula-Hoop Long and Medium Wave Receiving Loop Antenna

loop multispira


In questa pagina trova posto un book fotografico con alcune spiegazioni circa la costruzione di un loop multispira avvolto attorno ad un cerchio di plastica tipo hula-hoop, alcune prove ed alcune notazioni tecniche.
